一、 概述

本配網線路狀態監測及預警系統是基于物聯網技術基礎，采用傳感器對配網設備運行狀態和環境進行感知監測，從而來達到遠程監測配網健康運行狀況以及防盜的目的。

二、 應用拓?fù)?/span>

配網線路狀態監測及預警系統采用無線自組網技術，為了降低節點的復雜度和能耗，系統網絡是一個二級網絡，骨干節點間的多跳網絡和節點到骨干節點的2跳簇網絡。系統主要由中心信息處理與展示軟件、骨干節點和信息采集節點組成。其網絡拓?fù)鋱D如下圖所示：

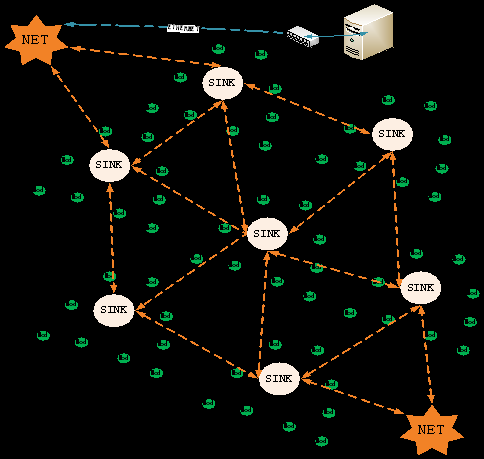

圖1 配電線路狀態監測與預警系統網絡拓?fù)鋱D

配網狀態監測、配變參數監測和配網防盜傳感器網絡采集的信息通過網關節點落地，然后通過變電站、（有寬帶通信能力的）開閉所或環網柜的有線、光纖通信網絡傳輸?shù)街行闹鳈C(jī)，中心主機運行的信息處理與展示軟件對收到的信息進行處理、存儲與分發，如果發生告警事件，就按事先定義的告警規則進行告警。

三、 系統主要功能特點

2 配網設施狀態在線監測

實現開關柜母排和進出線接頭、環網柜進出線接頭、電纜接頭等處的實時運行溫度監測；

實現開閉所、環網柜的環境溫濕度監測；

實現開關所、環網柜等室內設施中進水監測和電纜溝的水位監測；

實現監測線路的電壓、電流和諧波情況；

實現變壓器附近噪聲、變壓器風機振動和軸溫監測；

實現空氣開關靜觸頭溫度檢測、電壓-電流檢測、功率因數檢測、諧波檢測、開關分合狀態、再扣狀態檢測、電操控制與（速斷、過載、延時、反時限和熔絲模擬）分勵脫口保護，以實現多級空開級差配合保護，實現智能用電保護。

2 配變參數綜合監測

監測10kV故障電流、工作電流（反竊電數據源）及諧波；

監測400V側工作電壓、電流、功率因數、諧波、統計電壓分布情況。

監測配變局部發熱情況；

2 配變防盜

利用配變上安裝的無線紅外點陣溫度傳感器監測靠近變壓器的人員體溫，對不正常的接近自動發出高分貝告警聲響，并提示操作人員；采用無線門開關傳感器對配變控制柜進行監測告警，一旦有非法開啟配變控制柜的自動啟動報警。

2 開閉所、環網柜防盜

通過安裝無線門開關傳感器實現對每個門窗的開關狀態監視；

為巡檢、維護人員配備經過授權的RFID卡，可以實現自動布防和撤防，并自動記錄操作人員的卡號等信息。

2 電纜溝防盜

通過在電纜蓋上安裝無線門開關傳感器，監測電纜蓋是否有異常打開的行為，另外通過在電纜過道內安裝無線紅外點陣溫度傳感器和振動傳感器，實時監測溝內的點陣溫度變化，根據溫度成像，判斷是否有可疑人員進入，再根據振動傳感器，判斷是否有異常情況發生。
