一、概述

物聯網技術在變電站智能化管理中的應用，實現了變電站內設備的實時智能監測、數據智能分析、報警智能聯動、資產綜合管理及綜合可視化展示，為變電站的運行、檢修提供重要的輔助支撐，為電網的“大運行”、“大檢修”提供服務。

二、應用拓撲

基于物聯網的變電站智能化管理系統由感知層、網絡層和應用層三層構成。感知層由各類無線傳感器組成，負責采集環境和設備運行信息；網絡層由匯聚節點和接入網關組成，負責收集傳感器信息，并對其進行統一信息處理；應用層是對數據進行分析判斷，進行預警和系統間互動操作數據支持。各層均具有集成接口，可擴展應用，實現對變電站的全面智能化管理。

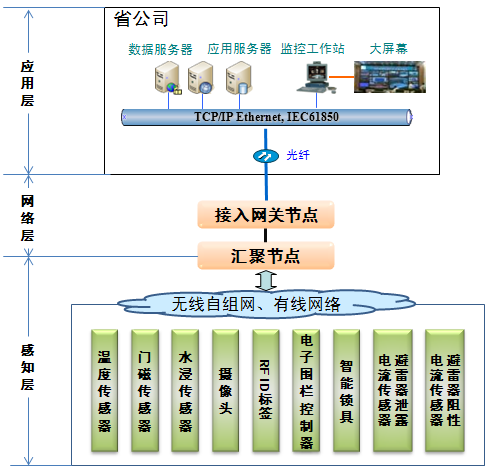

圖 1 變電站智能化管理網絡結構圖

三、主要功能特點

2 狀態監測

實現對變電站設備熱點溫度監測；實現避雷器阻性電流、動作次數監測；柜（盤）溫濕度監測；實現電容器等處的殼體變形狀態監測；實現對站內室、柜的門狀態管理；

2 環境監測

實現電纜層水浸、水位監測；實現室內溫濕度監測；實現對站內微氣象進行監測；

2 智能控制

實現對端子箱、控制柜的溫濕度控制；實現對站內柜體的鎖具智能管理；

2 視頻監控

實現對全站視頻化監控管理；

2 電子圍欄

實現對周界防盜報警的管理；

2 備品備件管理

通過RFID技術的唯一標識，實現設備的出入庫管理、在庫盤點管理；

2 綜合集成展示

實現在線監測數據綜合集成展示，以圖形報表等形式和三維可視化模型展現。

2 系統擴展集成

實現與現用變電站系統模塊的集成，從已有監測模塊中獲取監測數據，進行集中展現；
